產品描述
MNS低壓抽出式開關柜概述
本系列低壓抽本出式開關柜是一種用標準模件由工廠組裝（FBA）的組合式柜型。
本系列低壓抽本出式開關柜適用于發電廠、變電站、石油化工、冶金軋鋼、交通能源、輕工紡織等廠礦企業和住宅小區、高層建筑等場所，作為交流50~60HZ，額定工作電壓交流660V及以下的電力系統的配電設備的電能轉換、分配及控制之用。
裝置符合G本B2751.1《低壓成套開關設備》及JB/T 9961《低壓抽出式成套開關設備》國家專業標準并符合IEC 349-1國際專業標準。
正常使用環境條件
◆周圍空氣溫度不高于+40℃，不低于-5℃，并且24h內其平均溫度不高于+35℃。
◆大氣條件：空氣清潔，相對濕度在高溫度為+40℃時不超過50%，在較低溫度時允許有較高的相對濕度，例如+20℃時為90%,但應考但慮到溫度變化,有可能會偶然地產生凝露。
◆海拔高度不超過2000m。
◆本裝置適應于以下溫度的運輸和儲存過程：-25℃至+55℃的范圍之間，在短時間內（不超過24h）可達+70℃，在這些極限溫度裝置下不應遭到任何不可恢復的損傷,而且在正常條件下應能正常工作。
◆如果上述使用條件不能滿足時，應由用戶和制造廠協商解決。
◆當本裝置使用于海上石油鉆采平臺和核電站時，應另行簽訂技術協議。
基本技術參數

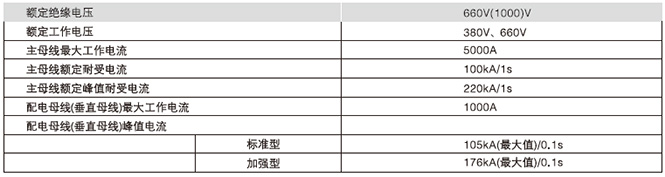

1、電氣性能
2.防護等級
符合IEC 5 29、DIN 4 0050標準
IP30對大于Φ2.5MM固定防護
IP40對大于Φ1.0MM固定防護
IP54對塵埃和任意方向噴濺作防護
（訂購IP54防護等級時應與制造廠協商）
柜體結構
開關柜柜體基本結構式由C型型材裝配組成。C型材是以E=25mm為模數安裝孔的鋼板彎制而成。全部柜架及內層隔板都作鍍鋅磷化處理。四周門板，側板則作高壓靜電噴塑。柜體基本結構見圖1所示：柜體基本尺寸見圖2.表1、表2。
開關柜類型
1.動力配電中 柜（PC）：可采用Emax，MT，3WN,AH、ME系列等斷路器。
2.電動機控制中 心柜（MCC）：由大小抽屜組裝而成，各回路主開關采用高分?jǐn)嗨軞嗦菲骰蛐D(zhuǎn)式帶熔斷器的負荷開關。功率因數自動補償柜（帶有手動、自動及遠動功率因數補償裝置）
