產品描述
一.產品概述
WR□K鎧裝熱電偶具有能彎曲、耐高壓、熱響應時間快和堅固耐用等優點，鎧裝熱電偶與裝配式熱電偶一樣，作為測量溫度的傳感器，通常鎧裝熱電偶和顯示儀表、記錄儀和電子調節器配套使用，同時，鎧裝熱電偶亦可以作為裝配式熱電偶的感溫元件。鎧裝熱電偶可以直接測量各種生產過程中從0℃～1100℃范圍內的液體、蒸汽和氣體介質以及固體表面的溫度。
二.主要技術指標
測溫范圍和準確度
類別 | 代號 | 分度號 | 套管外徑mm | 常用溫度℃ | 使用溫度℃ | 允許偏差 | |
測量范圍℃ | 允差值 | ||||||
鉑銠10-鉑 | WRPK | S | ≥Φ3 | 1100 | 1200 | 0-1200 | ±1.5℃或±1.5%t |
鎳鉻-銅鎳 | WREK | E | ≥Φ3 | 600 | 700 | 0-700 | ±2.5℃或±0.75%t |
鎳鉻-鎳硅 | WRNK | K | ≥Φ3 | 800 | 950 | 0-900 | ±2.5℃或±0.75%t |
銅-銅鎳 | WRCK | T | ≥Φ3 | 350 | 400 | 小于-200 | 未作規定 |
-40-350 | ±0.75%t | ||||||
鐵-銅鎳 | WRFK | J | ≥Φ3 | 500 | 600 | 0-600 | ±2.5℃或±0.75%t |
注："t"為被測溫度的值。
T型分度號產品需與本廠協商訂貨。
鎧裝熱電偶熱響應時間
在溫度出現階躍變化時，熱電偶的輸出變化至相當于該階躍變化的50%所需要的時間稱為熱響應時間，用τ0.5表示。
鎧裝熱電偶熱響應時間不大于下表的規定：
熱響應時間τ0.5S | 接殼式 | 絕緣式 |
套管直徑 | ||
2.0 | 0.4 | 0.5 |
3.0 | 0.6 | 1.2 |
4.0 | 0.8 | 2.5 |
5.0 | 1.2 | 4.0 |
6.0 | 2.0 | 6.0 |
8.0 | 4.0 | 8.0 |

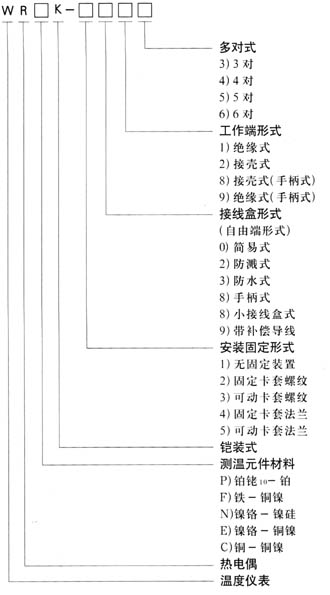

型號表示
