產品描述
一、用途
衛生型壓力變送器是工業實踐中為常用的一種傳感器，將壓力轉換成氣動信號或電動信號進行控制和遠傳的設備。它能將測壓元件傳感器感受到的氣體、液體等物理壓力參數轉變成標準的電信號（如4~20mADC等），以供給指示報警儀、記錄儀、調節器等二次儀表進行測量、指示和過程調節。其廣泛應用于各種工業自控環境，涉及水利水電、鐵路交通、智能建筑、生產自控、航空航天、軍工、石化、油井、電力、船舶、機床、管道、醫療、食品等眾多行業。
二、特點
1、齊平膜設計適合多種粘稠介質壓力測量；
2、以拆卸易清洗無菌設計；
3、全不銹鋼激光焊接結構；
4、多種過程連接方式；
5、數字化智能芯片，全溫度線性溫度補償；
6、符合3-A標準。
三、技術參數
量程 | 0-3.5MPa內任意量程，量程為5KPa |
準確度等級 | 0.5級，0.2級 |
介質溫度 | -30~+85℃ |
環境溫度 | -20~+85℃ |
供電電壓 | DC24V |
負載能力 | 電流輸出型≤500Ω（不帶顯示）；≤250Ω（帶顯示）；電壓輸出型：≥3KΩ |
非線性 | ±0.2%F.S |
遲滯性與可重復性 | ±0.1%F.S |
年長期穩定性 | ±0.1%F.S |
熱力零點每度漂移 | ±0.02%F.S |
響應時間 | ≤50ms |
工作壓力 | 1.5倍量程 |
電氣連接 | 接線端子、標準赫斯曼接頭 |
過程連接 | 外螺紋M24*1.5或者卡箍式快接法蘭（卡盤） |
測量介質 | 與316L不銹鋼兼容介質 |
外部零件材質 | 304不銹鋼/316L不銹鋼 |
防護等級 | IP65（P型），IP54（H型） |
四、規格型號
EBY-KW | 規格代碼 | 衛生型壓力變送器 | |||||
O- | 不防爆 | ||||||
B- | 防爆 | ||||||
P | 防護型鑄鋁外殼 | ||||||
H | 標準赫斯曼接頭 | ||||||
A | 4-20mA電流輸出帶顯示 | ||||||
A1 | 0-10mA電流輸出不帶顯示 | ||||||
V1 | 0-5V電壓輸出 | ||||||
V2 | 0-10V電壓輸出 | ||||||
R | RS485 | ||||||
HA | 帶HART通訊疊加4-20mA輸出 | ||||||
G- | 表壓 | ||||||
A | 絕壓 | ||||||
Z | LCD顯示（僅 限于4-20mA輸出產品） | ||||||
E | LED顯示（僅 限于4-20mA輸出產品） | ||||||
G | 外螺紋M24×1.5 | ||||||
K | 卡箍式快接法蘭（卡盤安裝） | ||||||

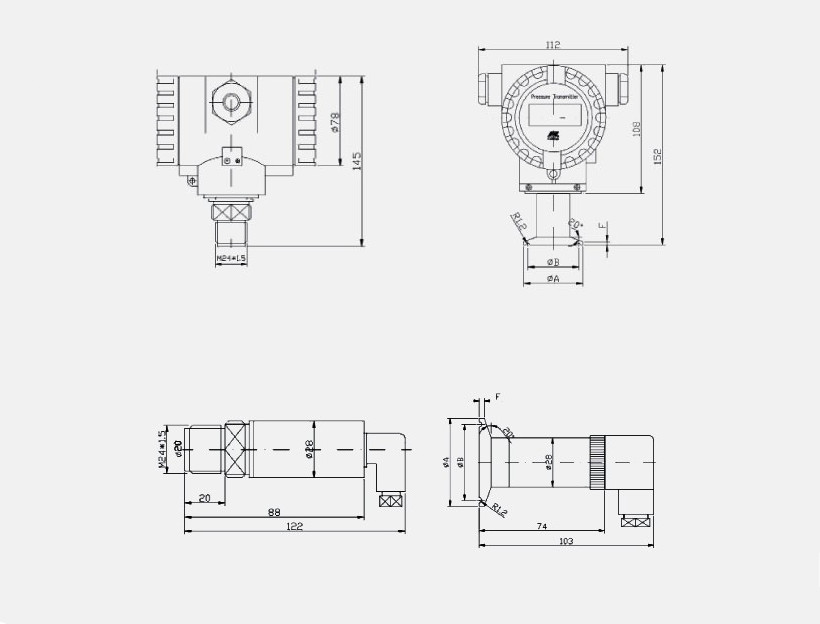

五、外形尺寸
